Casestudy: Op maat gemaakte zwenkarmbeugel van gegoten staal (GI-CNC-CST-001) verbetert de mechanische stabiliteit voor zware automatiseringsapparatuur

GRANDIND® deelt een praktische toepassingscasus van de op maat gemaakte zwenkarmbeugel van gegoten staal, waarbij de nadruk ligt op de integratie van gietstaalgiet- en CNC-bewerkingsprocessen, en de daadwerkelijke prestaties van het product bij het oplossen van mechanische trillingen en problemen met de uitlijning. Alle inhoud is gebaseerd op echte klanttekeningen, bewerkingsgegevens ter plaatse, kwaliteitsinspectierapporten en operationele feedback op lange termijn, waardoor betrouwbare referenties worden geboden voor klanten op het gebied van mechanische transmissie, automatiseringsapparatuur en zware machines die op zoek zijn naar hoogwaardige, nauwkeurig bewerkte componenten.

De samenwerkende klant is een fabrikant van heavy-duty automatisering van productielijnapparatuur, gespecialiseerd in transport- en positioneringssystemen voor industriële onderdelen. In december 2025 nam de klant contact op met GRANDIND® met dringende behoeften: de originele zwenkarmbeugels van gegoten staal die in de mechanische transmissiesystemen van de klant werden gebruikt, hadden regelmatig problemen, waaronder een ongelijkmatige verdeling van de gatpositie, slechte vlakheid van het oppervlak en ernstige mechanische trillingen tijdens bedrijf. Deze problemen leidden tot een verkeerde uitlijning van het gehele transmissiemechanisme, versnelde slijtage van verbindingslagers en stangen en frequente stilstand van apparatuur, waardoor de productie-efficiëntie ernstig werd aangetast.

De klant benadrukte dat de nieuwe op maat gemaakte zwenkarmbeugel van gegoten staal strikt de 2D- en 3D-tekeningen van de klant moet volgen, zonder aanvullende ontwerpwijzigingen. De kernvereisten waren een stabiele nauwkeurigheid van de gatpositie, betrouwbare vlakheid, hoge sterkte en slagvastheid - die allemaal afhankelijk zijn van professionele giet- en precisiebewerkingstechnologie in plaats van een complex ontwerp. Na het beoordelen van de tekeningen en technische parameters van de klant, bepaalde GRANDIND® het optimale productieproces: eerst het vormen van de basisvorm via gietstaal, en vervolgens het voltooien van precisie-CNC-bewerkingen om te voldoen aan de maat- en assemblagevereisten van de klant.

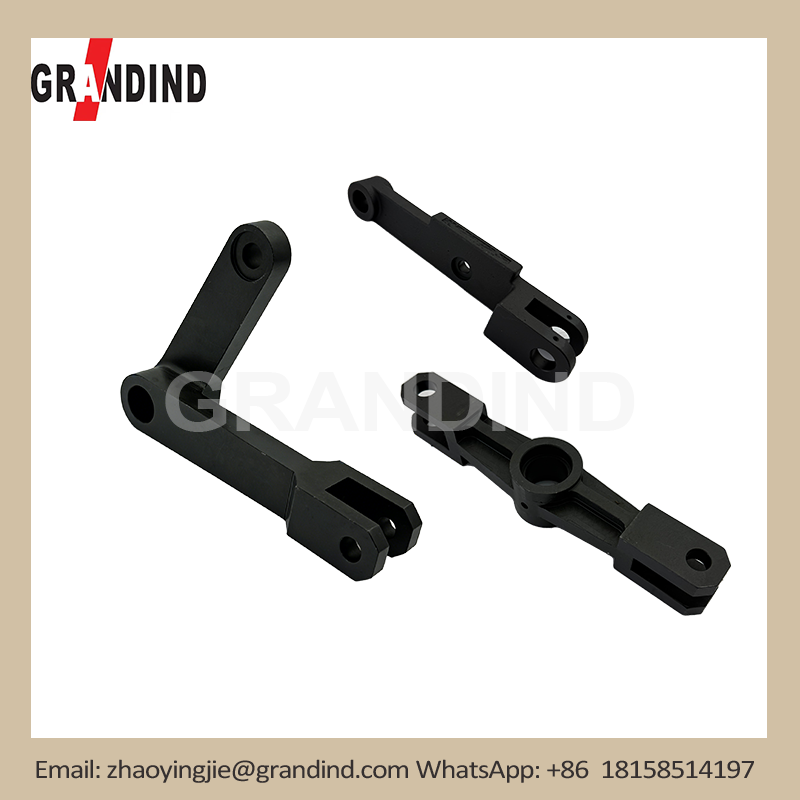

GRANDIND® volgde strikt de specificaties van de klant om de op maat gemaakte zwenkarmbeugel van gegoten staal (model: GI-CNC-CST-001) te produceren via een compleet proces dat gieten en CNC-bewerking combineert. De onbewerkte gietstalen plano werd eerst in de geschatte vorm gegoten, waardoor de structurele integriteit van de plano werd gewaarborgd en duidelijke gietfouten zoals luchtgaten en scheuren werden geëlimineerd. De gietstalen blank biedt uitstekende treksterkte en slagvastheid, waardoor een solide basis wordt gelegd voor de zwenkarmbeugel om zware belastingen in zware mechanische toepassingen te weerstaan.

Tijdens de CNC-bewerkingsfase van de op maat gemaakte zwenkarmbeugel van gegoten staal heeft GRANDIND® uiterst nauwkeurige CNC-frees- en boorapparatuur gebruikt. Het bewerkingsproces was gericht op het beheersen van de belangrijkste precisie-indicatoren binnen praktische industriële normen, waarbij de conventionele bewerkingsmogelijkheden volledig werden afgestemd op de daadwerkelijke operationele behoeften van de klant. De positietolerantie van alle montagegaten en boringen op de zwenkarmbeugel werd binnen ±0,05 mm gecontroleerd, waardoor een perfecte uitlijning met drijfstangen, lagers en andere mechanische componenten werd gegarandeerd en een verkeerde uitlijning werd vermeden die trillingen en mechanisch falen veroorzaakt. De vlakheid van de pasoppervlakken werd binnen 0,05 mm geregeld, waardoor nauw contact met gerelateerde onderdelen werd verzekerd en wrijving tijdens beweging werd verminderd.

De op maat gemaakte zwenkarmbeugel van gegoten staal heeft een complex structureel ontwerp met meerdere gatposities en verbindingsoppervlakken. Tijdens de bewerking heeft GRANDIND® een eenmalig klembewerkingsproces toegepast voor belangrijke pasvlakken om cumulatieve fouten te minimaliseren. Het CNC-freesproces verwerkte nauwkeurig de onregelmatige contouren van de zwenkarmbeugel, waardoor de contourgrootte voldoet aan de tekeningvereisten van de klant en de algehele structurele stabiliteit van de op maat gemaakte gegoten stalen zwenkarmbeugel werd verbeterd. Na de bewerking onderging de zwenkarmbeugel een behandeling met zwarte oxide, die een uitstekende corrosieweerstand en bescherming tegen slijtage biedt, waardoor de levensduur van het onderdeel in industriële omgevingen wordt verlengd.

De productie van de op maat gemaakte zwenkarmbeugel van gegoten staal volgde strikte kwaliteitscontrolenormen. Vóór de bewerking onderging het gietstalen plano een uitgebreide materiaalinspectie om blanco's met gietfouten te elimineren. Tijdens de CNC-bewerking werd de op maat gemaakte zwenkarmbeugel van gegoten staal onderworpen aan realtime dimensionale detectie, zodat elke gatpositie, elk oppervlak en elke afmeting aan de specificaties van de klant voldoet. Na de bewerking onderging de zwenkarmbeugel een laatste kwaliteitscontrole, inclusief dimensionale verificatie, controle van de oppervlakteafwerking en test van het draagvermogen. Alle inspectiegegevens werden gearchiveerd voor traceerbaarheid, waardoor een consistente kwaliteit voor de hele partij op maat gemaakte zwenkarmbeugels van gegoten staal werd gegarandeerd.

Medio januari 2026 leverde GRANDIND® de eerste batch van 120 sets op maat gemaakte zwenkarmbeugels van gegoten staal aan de klant. Het montageteam van de klant meldde dat de zwenkarmbeugel eenvoudig te installeren was, met nauwkeurige gatposities die een perfecte uitlijning met mechanische componenten garandeerden, en dat de zwarte oxideafwerking een goede corrosiebescherming bood. Het technische team van GRANDIND® zorgde ook voor eenvoudige montagerichtlijnen om ervoor te zorgen dat de op maat gemaakte zwenkarmbeugel van gegoten staal correct werd afgestemd op het transmissiesysteem, waardoor installatiefouten die de operationele prestaties beïnvloeden, werden vermeden.

Na langdurig continu gebruik en follow-up-tracking loste het feitelijke toepassingseffect van de Custom Cast Steel Swing Arm Bracket de pijnpunten van de klant volledig op. De op maat gemaakte zwenkarmbeugel van gegoten staal weerstond zware belastingen tijdens langdurig gebruik, zonder dimensionale vervorming of structurele schade. De mechanische trillingen van het transmissiesysteem werden aanzienlijk verminderd, het fenomeen van verkeerde uitlijning werd volledig geëlimineerd en de levensduur van gerelateerde componenten zoals lagers werd met 35% verlengd. Het aantal uitschakelingen van de apparatuur van de klant als gevolg van transmissiestoringen daalde aanzienlijk en de productie-efficiëntie nam gestaag toe.

De technisch directeur van de klant merkte op: "De door GRANDIND® op maat gemaakte zwenkarmbeugel van gegoten staal is zeer betrouwbaar. De bewerkingsprecisie voldoet aan onze strenge eisen, vooral de nauwkeurigheid van de gatpositie, die de stabiele werking van het gehele transmissiesysteem garandeert. Het gietstalen materiaal biedt voldoende sterkte om zich aan te passen aan zware werkomstandigheden, en de zwarte oxideafwerking verbetert de corrosieweerstand van het onderdeel. Dit is precies het hoogwaardige mechanische onderdeel dat we nodig hebben voor massaproductie."

Op maat gemaakte zwenkarmbeugel van gegoten staal is een mechanische kerntransmissiecomponent, die veel wordt gebruikt in zware automatiseringsproductielijnen, verpakkingsmachines, transportapparatuur en andere industriële gebieden. De prestaties van de zwenkarmbeugel zijn afhankelijk van de kwaliteit van het gietstaal en de precisiebewerkingstechnologie. GRANDIND® richt zich op de integratie van giet- en CNC-bewerkingstechnologie, waarbij het strikt de tekeningen van de klant volgt om hoogwaardige mechanische componenten van gegoten staal te produceren, waardoor echte mechanische transmissie- en apparatuurbedieningsproblemen voor klanten worden opgelost.

Als ISO9001-gecertificeerde fabrikant van precisiebewerkingen heeft GRANDIND® een rijke ervaring in de productie van gietstalen componenten en CNC-bewerkingen. De fabriek is uitgerust met geavanceerde gietapparatuur en CNC-bewerkingscentra, evenals een professioneel kwaliteitscontroleteam, dat zowel prototypebestellingen in kleine batches als massaproductie in grote volumes ondersteunt. De op maat gemaakte zwenkarmbeugel van gegoten staal (GI-CNC-CST-001) wordt door wereldwijde klanten algemeen erkend vanwege zijn stabiele kwaliteit, hoge sterkte en betrouwbare prestaties.
